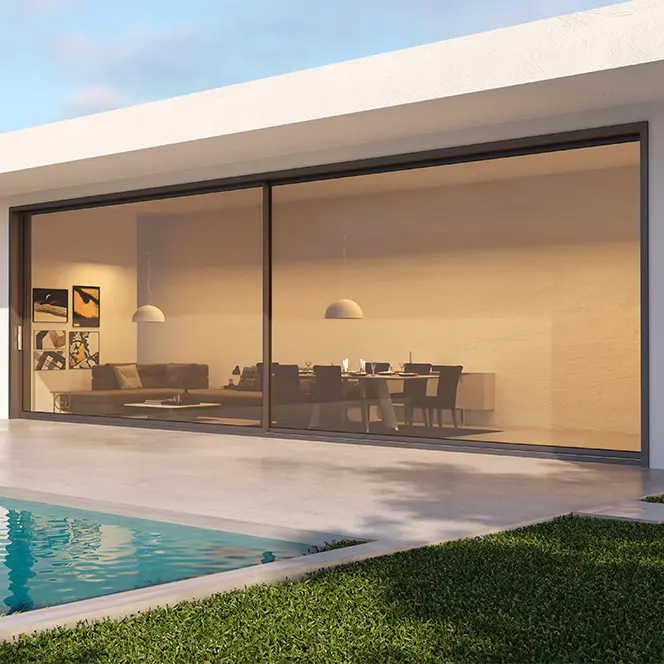

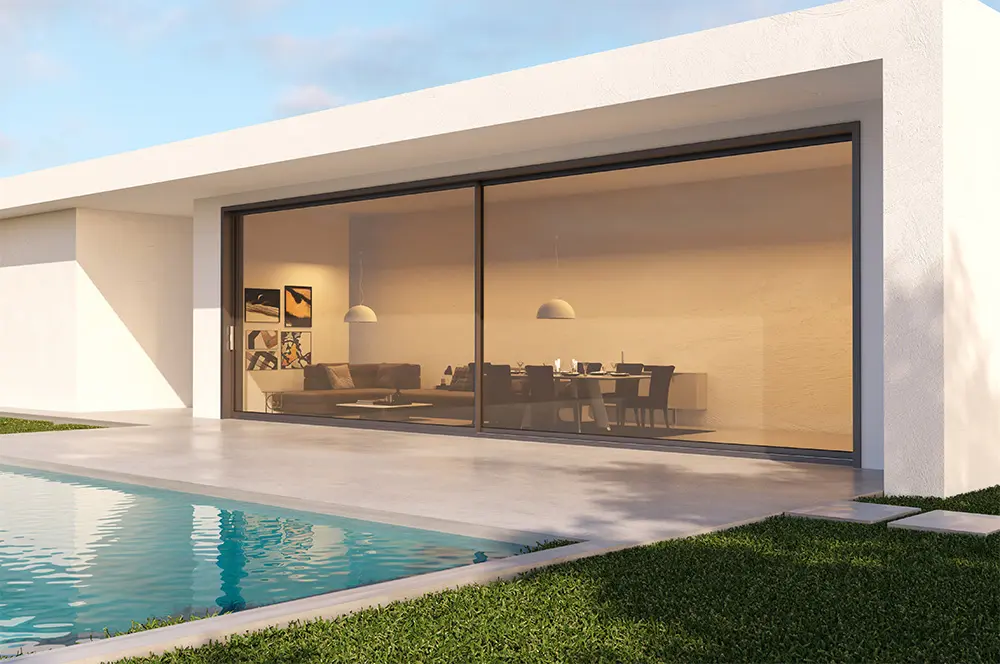

重量物昇降用スライドドア

プロファイル材質と表面処理

ドアシステムには 6063-T5 高精度アルミニウム合金プロファイルが使用されています。メインプロファイルの壁の厚さは国家標準の要件を満たしています。表面処理は金属粉体スプレー塗装を採用しております。コーティングの密着性は GB/T 5237 規格の要件を満たしており、耐候性と耐退色性を備えています。フレーム幅は 140mm で、構造全体の耐屈曲性と安定性を向上させるように設計されています。

耐荷重とオペレーティング システム

シングル ドア リーフの耐荷重は 2 つの構成で利用できます。

標準構成: リーフあたり 300kg。

強化構成: リーフあたり 500kg、リーフ 1 枚の寸法は最大 3.5 m (幅) × 3.2 m (高さ)。

プーリーセットはダブルベアリング構造を採用し、ステンレス製ハイロートラックと組み合わせています。繰り返しの摺動動作に耐えるため、軌道面は耐摩耗性を高める硬化処理を施してあります。プーリーと振れ止めホイールは 2 層の位置決め構造を形成しており、動作中の扉の横方向の動きを制御するために使用されます。

シーリングシステムの構造

ドアフレームとドアリーフの間には 6 つのシールストリップが設けられています。ストリップの材質はEPDM（エチレン・プロピレンジエン・モノマー）ゴムです。圧縮永久歪み率と耐老化性は GB/T 24498 規格の要件を満たしています。ナイロン フックエッジ プロファイルと二層複合ストリップを組み合わせて使用​​して、熱伝達を低減するために使用されるマルチキャビティの断熱層を形成します。ドアリーフが閉じられると、シールストリップがフレームに押し付けられ、圧縮された重なり合った状態が形成されます。この構造により、一定レベルのこじり耐性も得られます。

排水・防水設計

排水穴はトラックの長さに沿って配置され、連続した二層フィルターカバーと組み合わせられます。フィルターカバーは粒子を遮断し、排水穴の詰まりを防ぐために使用されます。排水経路は重力を利用して水を外側に導く高低差設計を採用しています。また、フィルターカバーを二層構造とすることで、外側からの空気の逆流を軽減します。

コーナー接続方法

フレームの接続には接着剤を注入したコーナーキーを使用し、平坦化プレートで補強します。コーナーキーは構造用接着剤で固定され、接続ギャップを埋めます。これは、フレームの接続強度と表面の平坦性を長期にわたって維持するために使用されます。

アプリケーションシナリオ

耐風圧性と耐塩水噴霧腐食性が考慮される沿岸地域の建物。

台風が多発する地域。プロジェクトではドアや窓の耐風圧に対する特別な要件が定められています。

広い開口部が必要な、広いスパンのリビングルーム、バルコニー、または商業スペース。

製品仕様

カスタマイズサービス

LEASKY は、さまざまな地域の気候条件、建物環境、使用要件に基づいて、カスタマイズされたシステム ドア、窓、カーテン ウォール、サンシェード製品ソリューションを提供します。カスタマイズの流れは、ニーズ把握→現場採寸→設計提案→図面確認→製作・納品となります。特定のカスタマイズの詳細 (寸法、色、構成) については、技術チームに確認する必要があります。

製品情報または見積もりをリクエストする

詳細な製品図面、テストレポート、またはプロジェクトの見積もりを入手するには、次の情報を添えて営業部門にお問い合わせください。

プロジェクト名と場所

開口部の寸法と必要な開口部の構成

耐風圧性、防水性、通気性のグレード要件（指定されている場合）

24時間以内に技術提案書と参考価格をご提示させていただきます。
